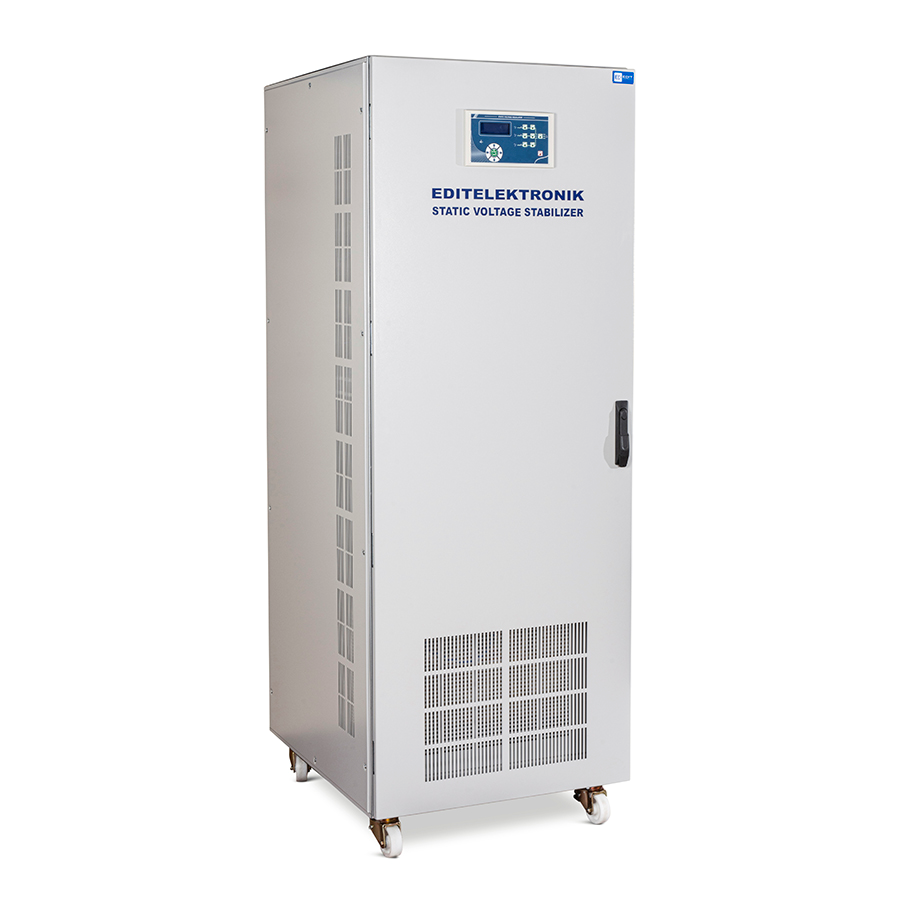

IMP-R Otomatik Voltaj Regülatörü Genel Özellikler | ||||
---|---|---|---|---|
Güç (kVA) | 75 kVA | |||
Teknoloji | Tristör Teknolojisi, Yüksek hızda Voltaj regülasyonu, Bakım gerektirmeyen tasarım | |||
Tristör Konfigrasyonu | Output Voltaj Toleransını belirlemek üzere 6,8,10 T olmak üzere seçim yapılabilir | |||
Giriş | ||||
Nominal Giriş Voltajı | 400VAC 3Faz+Nötr+Toprak | |||
(Farklı voltajlar Opsiyoneldir) | ||||
Voltaj Toleransı | XS model-%15,+%15 | S model-%25,+%15 | M model-%35 , +%15 | L model-%50 , +%15 |
Frekans | 50 Hz. +/-%5 (60 Hz. Opsiyonel) | |||
Çıkış | ||||
Nominal Çıkış Voltajı | 400VAC 3Faz+Nötr+Toprak | |||
(Farklı voltajlar Opsiyoneldir) | ||||
Voltaj Toleransı | İlave tristor konfigurasyonu ile belirlenir. | |||
Frekans | 50 Hz. +/-%5 | |||
Aşırı Yük Kapasitesi | 125% 1 dakika, 150% 10 saniye, 151% ve yukarısı 0.2 saniye | |||
Cevap Süresi | 20 msec | |||
Düzeltme Süresi | 100msec - 200msec | |||
Verimlilik | > 97% typical | |||
Yönetim İzleme ve Haberleşme Arayüzleri | ||||
LCD Göstergeli Operatör paneli | 4x20 LCD gösterge ve mimik diyagram Giriş voltaj, Çıkış voltaj, Yük yüzdesi, Frekans, Durum ve Arıza bilgileri, Parametre ayarları | |||
Dokunmatik Ekran Operatör Panel (Opsiyonel) | 7" Dokunmatik Renkli EkranGiriş voltaj, Çıkış voltaj, Yük yüzdesi, Frekans, Durum ve Arıza bilgileri, Parametre ayarları (opsiyonel) | |||
Uzaktan Yönetim Arayüzü (opsiyonel) | Ethernet bağlantısı ile tarayıcı tabanlı uzaktan yönetim(opsiyonel) RS485 bağlantısı ile MOD-BUS RTU(opsiyonel) | |||
Koruma Fonksiyonları | ||||
Voltaj Koruma | Düşük Voltaj ve Yüksek Voltaj için elektronik koruma | |||
Akım Koruma | Giriş Devre Kesicisi (Çıkış Devre Kesicisi opsiyonel) | |||
Aşırı Yük Koruma | Elektronik Aşırı Yük Koruması (125% aşırı yükte 1 dakika, 150% aşırı yükte 10 saniye, | |||
>151% aşırı yükte 0.2 saniye sonra yüke verilen güç kesilir.) | ||||
Aşırı Sıcaklık Koruması | Elektronik Aşırı sıcaklık koruması ( 50C de Fan soğutma çalışır. 80C de yüke verilen güç kesilir.) | |||
Aşırı Voltaj/Yıldırım Koruma (Opsiyonel) | Aşırı Voltaj ve yıldırım koruma Class-I veya Class-II için Parafudr (opsiyonel) | |||
Çevre Koşulları | ||||
Çalışma sıcaklığı | -10 °C ~ +40 °C | |||
Rakım Çalışma yüksekliği | 1.500m | |||
Nem | 90% none condensed | |||
Akustik ses | < 55dB (1m mesafede ve kapaklar kapalı) | |||
Kabinet Özellikleri | ||||
Tip - Koruma Sınıfı | Dikili Tip Modüler Kabin , IP21 Dahili tip | |||
(IP54 ve daha yüksek koruma sınıfı harici Tip Kabinler opsiyoneldir.) | ||||
Boya-Renk | Epoksi-Polyester Toz Boya - RAL-7035 | |||
Soğutma | Termostat kontrollü fan ile cebri hava soğutma |
OPSİYON | KOD | AÇIKLAMA |
---|---|---|
Standart dışı giriş voltaj değeri | xxxV | IMP-R serisi voltaj regülatörleri istenilen herhangi bir giriş voltaj değerinde üretilebilmektedir. |
Standart dışı giriş voltaj aralığı | XS,M,L,XL | IMP-R serisi voltaj regülatörleri farklı giriş voltaj aralığında üretilebilmektedir. İstenilen giriş voltaj aralığı sipariş aşamasında belirtilmelidir. Maksimum giriş voltaj aralığı -%60 , +%40 |
Standart dışı çıkış voltaj değeri | xxxV | IMP-R serisi voltaj regülatörleri istenilen herhangi bir çıkış voltaj değerinde üretilebilmektedir. |
Standart dışı çıkış voltaj toleransı | R | Regülatörün çıkış voltaj toleransı , +/-%1 , +/-%2 , +/-%3 , +/-%5 olarak üretilebilir. |
Ayarlanabilir çıkış voltajı | ADJ | IMP-R serisi voltaj regülatörlerinin çıkış voltajı LCD panel üzeriden ayarlanabilir. Maksimum ayarlama aralığı +/-%15 |
Standart olmayan frekans | FRQ | IMP-R serisi voltaj regülatörleri 60Hz. Şebeke frekansında çalışacak şekilde üretilebilir. |
Çıkışta CB koruma | OCB | Regülatör çıkışına ilave koruma için CB eklenebilir |
Otomatik kesintisiz By-Pass | ABP | IMP-R serisi voltaj regülatörlerinin çıkışına otomatik kesintisiz By-Pass ünitesi eklenebilir. |
İzolasyon Trafosu | TRF | IMP-R serisi voltaj regülatörlerin girişine veya çıkışına izolasyon transformatörü veya voltaj değiştirici oto trafo eklenebilir. |
Özel kabin | K | IMP-R serisi voltaj regülatörleri farklı IPxx koruma sınıfına sahip özel kabinler içinde, iç ya da dış mekana uygun olarak üretilebilmektedir. |
EMC filtresi | EMC | IMP-R serisi voltaj regülatörlerin girişine veya çıkışına özel EMC filtre üniteleri eklenebilir. |
Parafudr | ESD | IMP-R serisi voltaj regülatörlerin girişine veya çıkışına yüksek voltaj veya yıldırım koruma üniteleri eklenebilir. |
Uzaktan izleme ve yönetim ünitesi | RMU | IMP-R serisi voltaj regülatörlerinin uzaktan izlenmesi ve yönetilmesine imkân sağlayan bir sistemdir. Network bağlantısı ve internet üzerinden erişim sağlayan RMU ünitesi herhangi bir ara yüz yazılımına ihtiyaç duymaz. |
Kuru kontak çıkışları | C | Regülatör ON, Regülatör OFF ve Otomatik By-Pass konumları için, NO-NC kuru kontak çıkışları eklenebilir. |
Standart dışı giriş/çıkış terminal yerleri | T | Regülatörün giriş çıkış terminalleri ihtiyaca göre farklı tasarım ve özelliklerde üretilebilir. Terminaller regülatör üzerinde istenilen tarafa yerleştirilebilir. |
Özel dizayn ve aksesuarlar | SPM | IMP-R voltaj regülatörleri müşteri ihtiyaçlarına ve teknik şartnamesine göre özel olarak dizayn edilebilir. İstenilen bütün özellikler ve aksesuarlar için detaylı teknik şartname ve çizimler müşteri tarafından sipariş/talep sırasında sağlanmalıdır. |
Özel çalışma sıcaklığı | SOT | Cihaz özel çalışma sıcaklığında çalışabilir ,isteğe bağlı olarak çalışma sıcaklığına uygun üretilebilir. |
