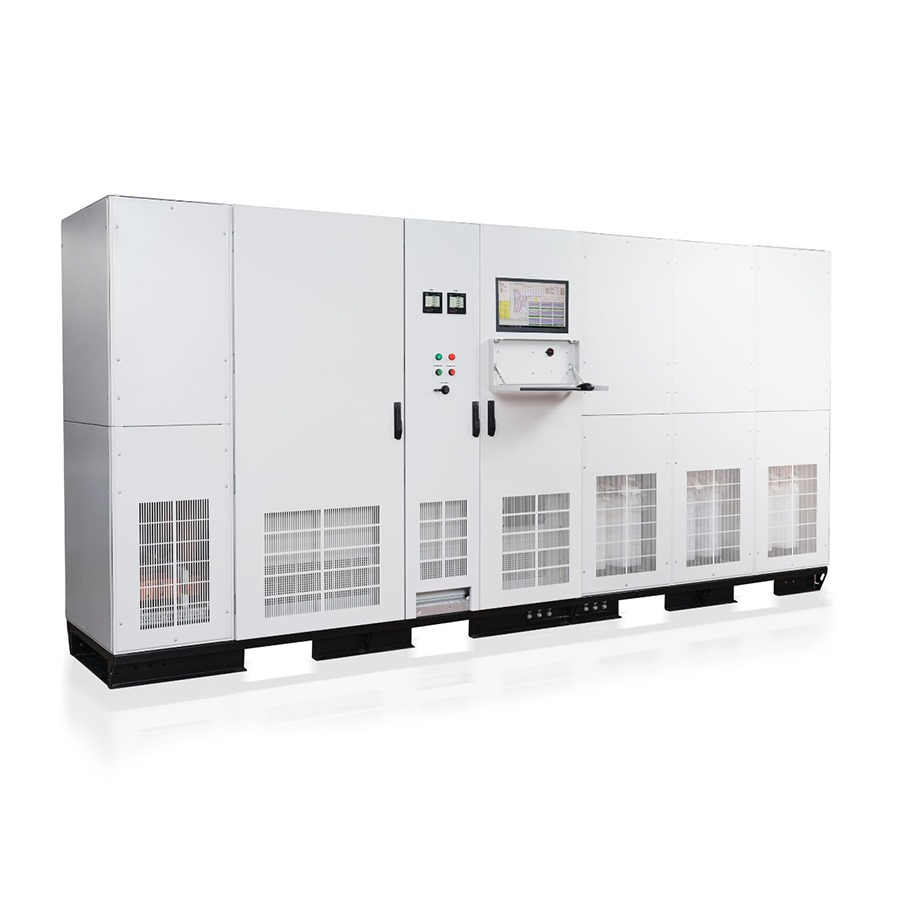

Simulateur de Sag-Swell de tension - SSG-3P600V1000A

Simulateur SSG Sag Swell est une tension alternative source qui génèrent artificiellement des instantanés chutes de tension (creux) et pointes. Conçu pour tester les performances de fonctionnement desppareils électroniques et machines industri elles dans les perturbations et fluctuations de tension et à mesurer la durabilité Sag-Swell.

Technologie IGBT et thyristor haute vitesse
Plage de réglage de la tension : 1 % - 150 %
Courants de test : 20 A - 1 000 A
Durée du test : 0,01 seconde à 999 secondes (réglable)
Réglage de tension indépendant sur chaque phase
Simulation de réseau connecté en étoile
Simulation de réseau connecté en delta
Essais normalisés IEC 61000-4-34
Redémarrage automatique des tests
Production à toutes les tensions d'entrée industrielles
Panneau de commande à écran tactile 7 pouces
Armoire standard IP20
TS EN ISO 9001 : 2015 Qualité certifiée
SSG Simulateur d'affaissement de tension Caractéristiques générales
Capacité/Puissance (kVA)600V-1000A
TechnologieStructure rapide et durable avec technologie IGBT et thyristor
Entrée
Plage de tensionTension d'essai : 0V-250V triphasé+neutre+Terre
Tolérance de tension-%25 , +%15
Fréquence50 Hz. +/-%5 (60 Hz. optionnel)
Sortie
Plage de tensionIl peut être ajusté entre 0V-%150 Vnominal
Tolérance de tension+/-%2
Courant de sortie1000A
Durée du testIl peut être ajusté entre 10msec-999sec.
Test SAG de tensionRéglable entre 0% et 100% Vnominal par pas de 2%
Test de surtensionRéglable entre > 100% Vnominal et 150% Vnominal par pas de 2%
Interfaces de gestion et de communication
Écran tactilePanneau de commandeTension d'entrée d'affichage à écran tactile de 7 ", tension de sortie, pourcentage de charge, Fréquence, informations d'état, informations sur les défauts, réglages des paramètres
Gestion à distance Interface (Optionnel)Gestion à distance par navigateur avec connexion Ethernet MOD-BUS RTU avec connexion RS485
Fonctions de protection
Protection de tensionProtection électronique pour basse tension et haute tension (en option)
Protection actuelleDisjoncteur d'entrée (disjoncteur de sortie en option)
Protection de surchargeLe refroidissement par ventilateur fonctionne à 50 °C. À 80 °C, l'alimentation de la charge est coupée.
Arrêt d'urgenceBouton d'arrêt rapide de l'alimentation d'entrée en cas d'urgence
Conditions environnementales
Température de fonctionnement-10 °C ~ +40 °C
Foctionnement en Altitude et Hauteur1.500m
Humidité90% non condensé
Spécifications de l'armoire
Type–Classe de protectionBoîtier modulaire autoportant, type intérieur IP21
Peinture-CouleurPeinture Poudre Epoxy-Polyester - RAL 7035
RefroidissementRefroidissement par air avec ventilateur contrôlé par thermostat
