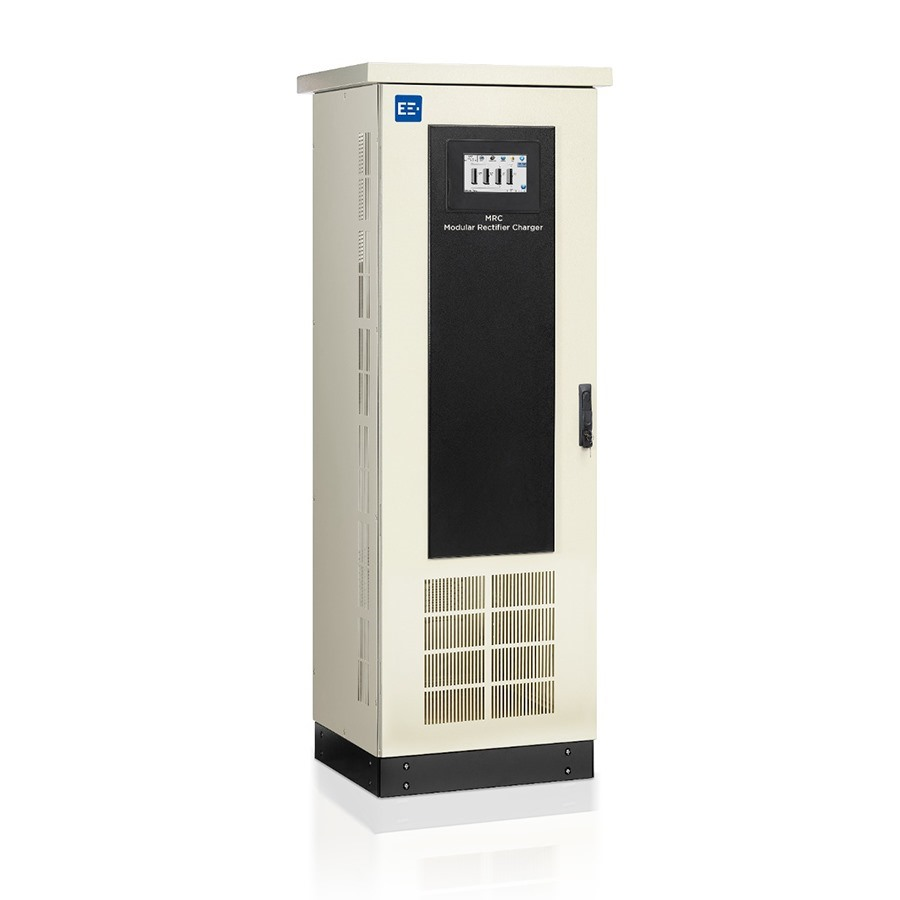

Qu'est-ce que le redresseur modulaire MRC et Chargeur de batterie?
Le redresseur MRC conçu pour les applications qui nécessitent une tension continue réglable de haute puissance. Les redresseurs MRC sont connectés en parallèle pour fournir une solution redresseur-hargeur à haute puissance. La tension de sortie et le courant de sortie sont réglables entre zéro et la valeur nominale.
Convient à une utilisation dans des projets qui nécessitent une haute Puissance et Courant Fort, en batterie universelle applications de charge et d'alimentation DC qui nécessitent tension de sortie et
courant de sortie réglables, en projets nécessitant une connexion parallèle et une redondance, et pour l'alimentation de moteurs DC industriels.

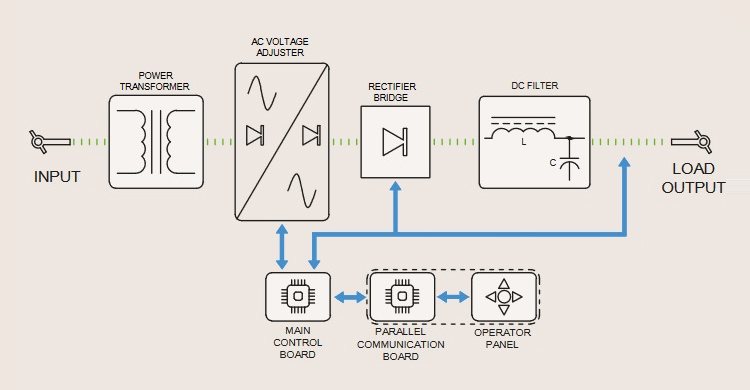

Comment ça marche?
Régulation de tension de sortie dans les redresseurs modulaires MRC se fait côté tension alternative et avec des thyristors.
Le processus de rectification se fait avec 3 phase Pont de diodes. Puisque les thyristors de réglage de tension sont commutés aux passages par zéro de la tension alternative, il ne génère pas de distorsion
harmonique dans la tension du réseau.Filtres de sortie maintiennent la tension continue stable et à faible valeur d'ondulation.
Les redresseurs modulaires MRC fonctionnent en parallèle Aucune unité maître externe ou cadre n'est nécessaire pour le fonctionnement en parallèle. Carte de gestion à microprocesseur qui est équipé de circuits de mesure sensibles ajuste les valeurs de tension et de courant de sortie et les conserve constants.
Besoins en tension continue réglables à hautes puissances jusqu'à 10 mégawatts sont satisfaisant avec les redresseurs module MRC
MRC Modulaire : Technologie Power boost facile. Vous êtes toujours prêt à augmenter la capacité.
Technologie de fonctionnement parallèle
Les redresseurs modulaires MRC ont une puissance croissante technologie en se connectant en parallèle. Pour fonctionnement parallèle, les entrées et les sorties des redresseurs MRC sont court-circuités et la communication le câble est branché entre les appareils. Les appareils parallèle connectés fonctionnent ensemble comme un seul appareil et partager la charge entre eux Le nombre
de périphériques pouvant être connectés en parallèle jusqu'a 16 pièces. Redresseurs MRC avec parallèle breveté la technologie d'exploitation fonctionnent ensemble et simultanément et fournir sans interruption et alimentation DC sûre et solution de charge de la batterie au puissance très élevée.
Système de Modulaire multi-maître
Pas besoin de séparé l'unité maître pour fonctionner Le Redresseurs MRC en parallèle. Tous les redresseurs MRC peuvent fonctionner comme maître. L'unité maître est sélectionné automatiquement avec protocole logiciel breveté. Lorsque l'unité maître est désactivé, un nouveau maître est sélectionné en moins d'une seconde. Il n'y a pas de coupure de courant lors du changement de maître. Pour le fonctionnement en parallèle, la connection de câble de communication est suffisante.
Transformateur d'isolation galvanique;
Il y a un transformateur d'isolement galvanique dans MRC redresseurs. Le transformateur d'isolement galvanique fournit une isolation complète entre l'entrée AC et la sortie DC. La tension d'isolation est de 2500V. le transformateur Isolation galvanique fournit le réglage de la tension de sortie DC à la valeur demandée et coupe directement le raccordement électrique entre l'installation du réseau et les charges DC. Cette caractéristique assure la détection des fuites à la terre dans la distribution DC en installations et un fonctionnement en toute sécurité.
Surveillance des fuite à la terre:
Les chargeurs de batterie MRC ont une fuite à la terre surveillance de circuit. La résistance d'isolement entre les bornes de sortie DC (+) et (-) et la ligne de terre est mesurée. En cas de Fuite DC, le signal
d'avertissement est activé.
Production à Toutes Tensions Industrielles (en option)
Les chargeurs de batterie industrielles MRC sont fabriqués tous de tensions d'entrée.
3 phases + avec connexion neutre, 208VAC, 220VAC, 380 VAC, 400 VAC, 415 VAC, 480 VAC, 600 VAC
La tension de fonctionnement nominale de la batterie MRC Les chargeurs sont déterminés au moment de la commande et ne peut pas être modifié ultérieurement.
Les redresseurs MRC à entrée triphasée de type standard peuvent fonctionner dans des installations triphasées + neutres (4 fils).
Une connexion neutre est nécessaire pour un fonctionnement sûr. Cependant, pour des besoins spéciaux, il peut également être produit selon 3-Phase 3-Wired Delta installations de connexion
Application
Les redresseurs modulaires et les chargeurs de batterie MRC sont conçu pour être utilisé dans les applications suivantes.
- Recharge de batterie dans les installations industrielles,
- Systèmes d'éclairage de secours
- Chargement de la batterie et alimentation DC centrales hydroélectriques
- Exploitation commerciale et industrielle moteurs et machines
- Applications de revêtement et d'électrozingage
- Alimentation de charge DC réglable à très haute puissance
- Applications ferroviaires
- Projets offshore
Surveillance à distance et Gestion
Serveur Web Ethernet (optionnel)
Conçu pour la surveillance à distance sur réseau. Peut être surveillé et géré par connexion avec câble Ethernet. Télécommande de L'interface de gestion est conçue comme basée sur navigateur. Peut être
connecté à partir de n'importe quel ordinateur avec un navigateur Web. Aucun logiciel supplémentaire n'est requis. Avec l'interface de gestion à distance, tous paramètres des chargeurs de batterie MRC
peuvent être surveillés et certains paramètres peuvent être modifiés. 2 niveaux de protection par mot de passe pour accéder à la télécommande interface de surveillance.
MODBUS RTU (optionnel)
Conçu pour le suivi et la gestion via Mod-Bus. Il peut être surveillé et géré par connexion avec câble. Tous paramètres de MRC chargeurs de batterie peuvent être surveillés et certains paramètres peuvent être modifiés avec le protocole Mod-Bus.
Les chargeurs MRC ont une ergonomie et Opérateur convivial Panneau conçu pour la gestion et surveillance.
Tous paramètres de fonctionnement peuvent être surveillés de ce panneau et certains paramètres de fonctionnement peut être ajusté. 2 niveaux de protection par mot de passe pour la modification des paramètres.
Paramètres contrôlables: Tensions d'entrée de l'appareil tension de sortie DC, tension de batterie, courant de sortie, courant de batterie, Fréquence de fonctionnement, mode de charge, nombre d'appareils connectés en parallèle, date-heure, Informations sur l'état de l'appareil, défaut et erreur Codes.
Charge flottante: Valeur de réglage, valeur de réglage de la charge de suralimentation, égalisation Valeur de consigne de charge, ensemble de courant de sortie Valeur de courant de charge de la batterie, tension LVD, Temps de charge de boost manuel, numéro d'identification de l'appareil, paramètres de communication, Informations sur la date et l'heure.
1. Panneau de commande à écran tactile- Écran en couleur 7 pouces
- Caractéristique résistive,
- Rétroéclairage
- Trois options de langue (sur commande)
- Menu simple et compréhensible
