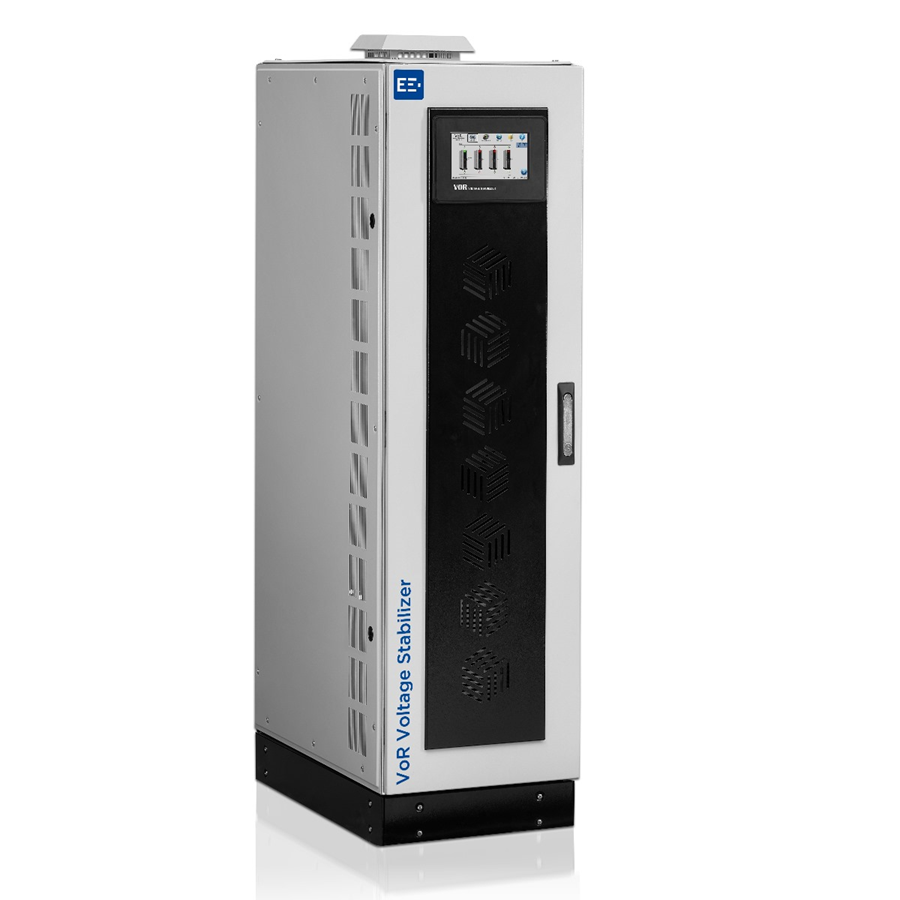

| Stabilisateur de tension parallèle multi-maître VoR Caractéristiques générales | ||||
|---|---|---|---|---|
| Puissance (kVA) | 60kVA | |||
| Nombre de connexion parallèle | Peuvent être connectées en parallèle Jusqu'à 16 unités | |||
| Puissance maximum | 10 MegaWatt avec modèles standard (50 MegaWatt avec appareils de production spéciaux) | |||
| Entrée | ||||
| Tension d'entrée Nominale | 400VAC 3 phases + neutre + terre (différentes valeurs de tension sont facultatives.) | |||
| Tolérance de tension | XS -%15, +%15 | S -%25, +%15 | M -%35, +%15 | L -%15, +%50 |
| Fréquence | 50Hz +/-5% (Optionnel 60 Hz) | |||
| Sortie | ||||
| Tension de sortie nominale | 400VAC 3 phases + neutre + terre (différentes valeurs de tension sont facultatives.) | |||
| Tolérance de Tension | +/-2% (+/-1% et +/-3% sont en option pour des applications spéciales) | |||
| Fréquence | 50 Hz ± 5% | |||
| Capacité de surcharge | 125% 1 minute, 150% 10 secondes, 151% et plus 0,2 seconde | |||
| Temps de réponse | 20 msec | |||
| Temps de correction | 100 msec - 200 msec | |||
| Rendement | > 97% typique | |||
| Interfaces de gestion et de communication | ||||
| Panneau de commande avec écran LCD | Afficheur LCD 4 lignes 20 caractères et synoptique. Tension d'entrée, tension de sortie,Pourcentage de charge, fréquence, informations d'état, informations sur les défauts, réglages des paramètres | |||
| Panneau de commande à écran tactile(optionnel) | Écran tactile en couleur 7", ension d'entrée,tension de sortie, pourcentage de charge, fréquence, nombre de connexions parallèles, Informations sur l'état, informations sur les défauts, réglages des paramètres. | |||
| Interface de communication parallèle | Communication CAN-BUS jusqu'à 100 mètres avec câble CAT-5 | |||
| Gestion à distance et Interface de surveillance | Gestion à distance par navigateur avec connexion Ethernet. MODBUS RTU avec connexion RS485 | |||
| Fonctions de protection | ||||
| Protection de tension | Protection électronique pour Basse Tension et Haute Tension | |||
| Protection de courant | Disjoncteur d'entrée (disjoncteur de sortie en option) | |||
| Protection de surcharge | 1 minute à 125 % de surcharge, 10 secondes à 150 % de surcharge,0,2 seconde sur une surcharge de 151 %, après la coupure de l'alimentation de la charge. | |||
| Protection contre la surchauffe | Le refroidissement par ventilateur fonctionne à 50 °C. À 80 °C, l'alimentation de la charge se coupe. | |||
| Parafoudre | Classe I ou Classe II(en option) | |||
| Conditions Environnementales | ||||
| Température de fonctionnement | -10 °C ~ +40 °C | |||
| Fonctionnement en Altitude et Hauteur | 1.500m | |||
| Humidité | 90% aucun condensé | |||
| Bruit acoustique | < 55dB | |||
| Spécifications de l'armoire | ||||
| Type–Classe de protection | Armoire modulaire autoportante, type intérieur IP21(IP54 et classe de protection supérieure, les armoires de type extérieur sont facultatives) | |||
| Couleur de peinture | Peinture Poudre Epoxy-Polyester - RAL 7035 | |||
| Refroidissement | Refroidissement par air avec ventilateur contrôlé par thermostat | |||
| OPTION | CODE | DESCRIPTION |
|---|---|---|
| Valeur de tension d'entrée non-standard | xxxV | La série de régulateurs VOR peut être produite conformément à toutes les valeurs de tension d’entrée requises par la commande si la valeur est précisée clairement . |
| İntervalle de tension d'entrée non-standard | XS,M,L,XL | La série de régulateurs VOR peut être produite conformément à toutes les intervalles de tension. Les niveaux requis doivent être précisés clairement dans la confirmation de commande. Intervalle maximale de tension entrante: -60%, +40% |
| Tolérance de tension de sortie non-standard | 4T ,5T , 4C , 5C | Les tolérances de tension de sortie des régulateurs peuvent être+/-1%, +/-2%, +/-3%,+/-5% |
| Tension de sortie ajustable | ADJ | La tension de production des régulateurs de sériede VOR peut être ajustée par le panneau d'affichage à LCD.Maximum ajustable est +/--15% |
| Fréquence non-standard | FRQ | La série de régulateurs VOR est produite pour fonctionner sous une fréquence de réseau de 50 Hz.Si la fréquence est de 60hz, celuici doit etre précisée par avance. |
| Protection de sortie MCCB | OCB | L’Option MCCB peut être ajouté à la production de régulateur pour assurer la protection supplémentaire. |
| Manuel By-Pass | MBP | L'unité Manual By-Pass peut être ajoutée à la sortie des régulateurs de tension de la série |
| By-Pass automatique sans interruption | ABP | L'unité de déviation de Bypass automatique non interruptible peut être ajoutée à la production pour des régulateurs de tension de série VOR. |
| Transformateur Entrée/Sortie | TRF | Le transformateur d’isolation ou l’auto-transformateur changeant la tension peuvent être assurés à la fois à l’entrée et à la sortie de la série de régulateurs VOR. A la passation de la commande, le transformateur requis doit être précisé. |
| Coffret spécial | K | Les régulateurs de tension de série de VOR peuvent être D'INTÉRIEUR et EXTÉRIEURS produits dans des coffrets spéciaux ayant différentes classes de protection d'IPXX. |
| Filtre d'entrée/Sortie EMC | EMC | Les filtres EMC conçus spécialement peuvent être ajoutés en option à la fois à l’entrée et à la sortie de la série de régulateurs VOR Les spécifications doivent être précisées à la commande. |
| Parasurtenseur | SPD | L'intercepteur à haute tension de protection et de montée subite peut être ajouté en option a la fois a l'entrée et a la sortie des series de régulateurs de tension Vor. Les caracteristiques quant a la classe de protection (CLASSE-1, CLASSE-2,CLASSE-3) doivent être données lors de la commande. |
| Unité de régulation et gestion à distance | RMU | Pour la régulation et la gestion à distance de la série de régulateurs VOR, l’unité “Remote Management and Monitoring (RMU)” peut être ajoutée en option.Comme la communication avec l’appareil est assurée via le réseau local ou Internet, il n’y a pas besoin d’un autre logiciel. |
| Contacts secs | C | NO-NC les prises de contact sec peuvent être appliqués pour ON-OFF et le mode By-Pass Automatique des régulateurs. |
| Terminal Entrée/Sortie non-standard | T | Selon les besoins du client, les terminaux entrée et sortie peuvent être conçus et localisés sur le boîtier. Les dessins pour le terminal requis doivent être joints à la commande. |
| Design spécial et accessoires | SPM | Les régulateurs de voltage VOR peuvent être conçus spécialement pour les besoins du client et ses particularités techniques. Toutes les demandes spécifiques pour les accessoires doivent être accompagnées de dessins techniques lors d'etape D'offre/Commande |
| Unité de gestion de connexion parallèle | PCM | Jusqu'à 16 unités de SVS peuvent être reliées enparallèle pour des applications spéciales de puissance élevée. |
| Température de fonctionnement spéciale | SOT | Le dispositif fait sur commande ceux-ci peuvent fonctionner dans des températures de fonctionnement spéciales peut être fabriqué que sur demande. |
|
